蝸輪蝸桿設計優化技巧

蝸輪蝸桿設計優化技巧

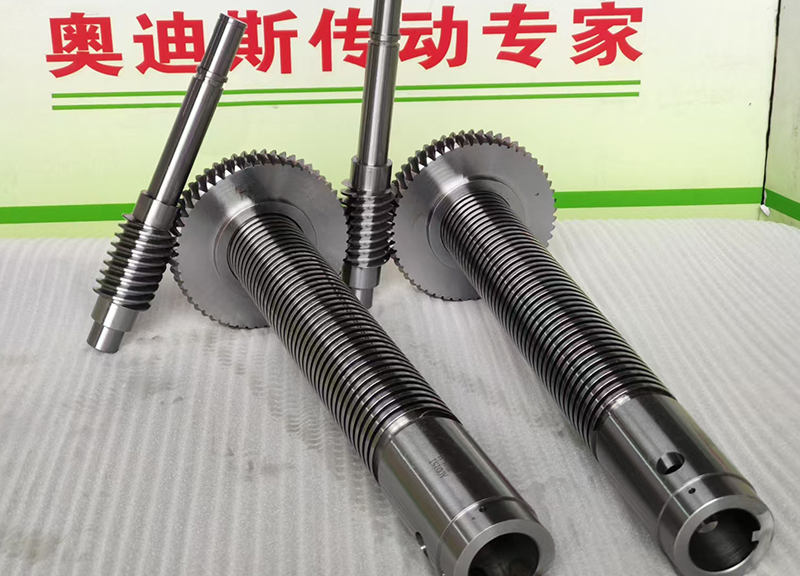

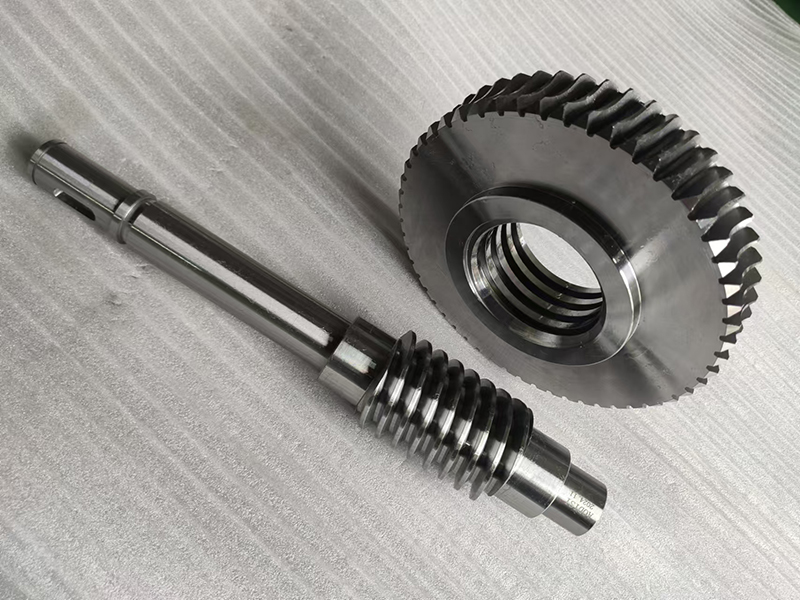

蝸輪蝸桿傳動設計的優化是一個復雜的過程，涉及多個方面，包括參數選擇、材料選擇、制造工藝、裝配與調試等。以下是一些關鍵的優化技巧：

1. 參數優化

• 模數：選擇合適的模數可以提高傳動效率和承載能力。模數過大會(huì )導致結構笨重，模數過小則會(huì )增加制造難度和成本。
• 壓力角：適當的壓力角可以減少摩擦和磨損，提高傳動效率。通常，壓力角的選擇范圍在14.5°到20°之間。
• 齒數：合理的齒數選擇可以?xún)?yōu)化傳動比和承載能力。齒數過多會(huì )導致結構復雜，齒數過少則會(huì )影響傳動的平穩性。
• 直徑系數：直徑系數的選擇會(huì )影響蝸輪的尺寸和性能，合理選擇可以提高傳動效率和承載能力。

2. 材料選擇

• 蝸輪材料：常用的蝸輪材料有鑄鐵、銅合金、鋁合金等。選擇時應考慮其耐磨性和耐腐蝕性。例如，銅合金具有良好的減摩性和耐磨性，適用于高負荷和高速傳動。
• 蝸桿材料：常用的蝸桿材料有碳鋼、合金鋼、不銹鋼等。選擇時應考慮其強度和耐磨性。例如，合金鋼具有較高的強度和耐磨性，適用于高負荷和高速傳動。
• 高強度材料：選用高強度、耐磨性好的材料，如合金鋼、陶瓷等，可以提高蝸輪蝸桿的使用壽命和機械性能。

3. 制造工藝

• 滾壓加工：利用滾壓工具對蝸桿表面進行滾壓，可以提高表面質量和硬度。
• 切削加工：通過切削刀具對蝸桿進行切削，可以獲得所需的形狀和尺寸。
• 磨削加工：磨削加工可以提高蝸桿的表面光潔度和尺寸精度。
• 熱處理：對蝸桿進行適當的熱處理可以提高其硬度和耐磨性。

4. 裝配與調試

• 調整中心距：通過調整中心距尺寸來盡量減少背隙，但需要考慮到蝸輪蝸桿制造公差、箱體中心距公差、熱變形等問題。
• 預緊蝸輪：將兩片蝸輪利用彈簧進行預緊，將被嚙合的蝸桿齒夾緊在被預緊的蝸輪中間，從而消除背隙，但受限于彈簧的剛度，只能應用于輕載的場合。
• 雙導程蝸桿：通過調整螺桿軸向的位移來實現背隙調整，KHK蝸桿被設計為軸向每移動1mm，背隙變化0.02mm。
• 凸輪滾子傳動：通過徑向預緊和優化滾子與蝸桿尺寸來實現零背隙的要求，并利用滾動摩擦替代滑動摩擦，實現高效率的大扭矩傳動。

5. 設計優化與創(chuàng )新

• 引入潤滑系統：設計有效的潤滑系統，確保蝸桿在運轉過程中得到充分潤滑，降低磨損和摩擦阻力。
• 優化結構設計：在滿足功能和強度要求的前提下，盡量減小蝸桿的尺寸和重量，提高設備的緊湊性。
• 提高傳動效率：通過優化設計參數和材料選擇，提高傳動效率，減少能量損失和摩擦。

6. 維護與保養

• 定期潤滑：按照設備要求定期對蝸桿進行潤滑保養，保持其良好的工作狀態。
• 更換磨損零件：對于磨損嚴重的零件及時進行更換，防止設備故障。
• 清潔與整理：保持蝸桿及其周?chē)h(huán)境的清潔，定期進行清理和整理。

通過以上優化技巧，可以顯著提高蝸輪蝸桿傳動的性能和可靠性，延長其使用壽命，降低維護成本。
