萬向節聯軸器有多少種結構方式？

萬向節聯軸器有多少種結構方式？

按常見類型劃分

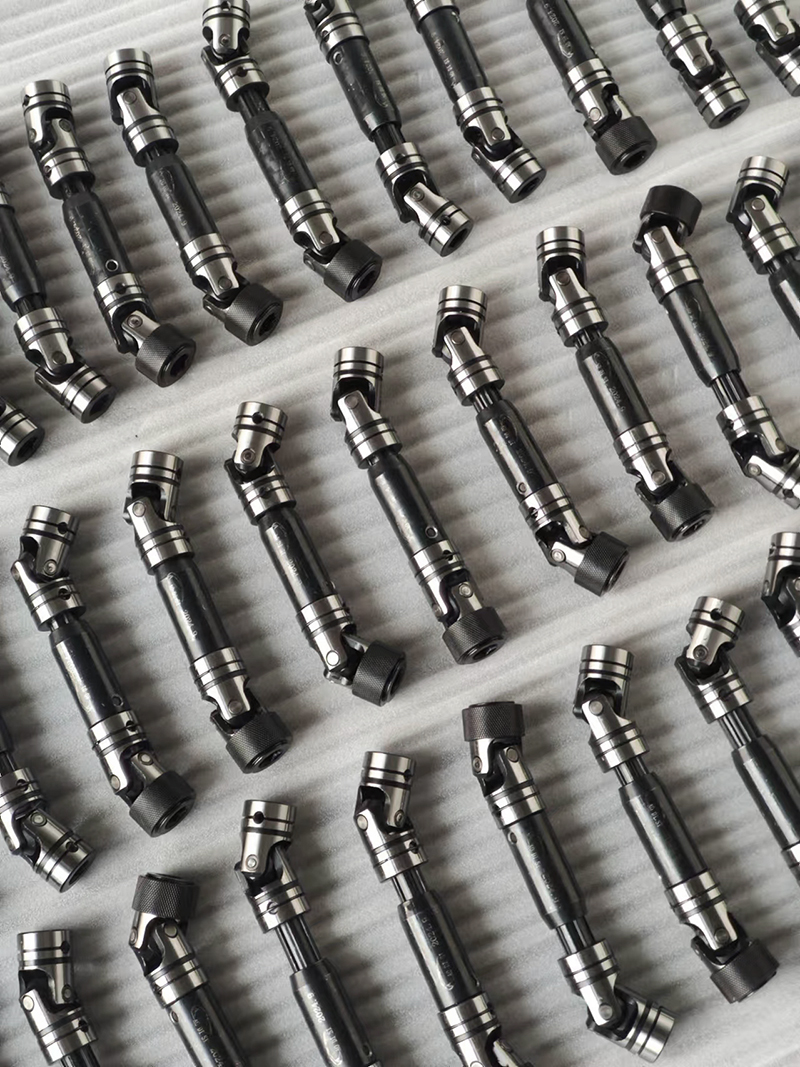

• 十字軸式：這是用量較大的萬向聯軸器類型。例如在冶金機械、重型機械等領域應用廣泛的SWC型整體性叉頭十字軸式萬向聯軸器（JB/T 5513 - 2006）、SWP型部分軸承座十字軸式萬向聯軸器（JB/T 3241 - 2005）、SWZ型整體軸承座十字軸式萬向聯軸器（JB/T 3242 - 1993）等都屬于十字軸式萬向聯軸器，其特點是角向補償量較大，能使不在同一軸線、軸線折角較大、軸向移動較大的兩軸等角速連續回轉，并且可靠地傳遞轉矩和運動，結構緊湊，傳動效率高，使用壽命長，維修保養方便。
• 球籠式：在實際應用中也較為常用，僅次于十字軸式。其在一些需要較大角向補償量的場合發揮作用，能在兩軸存在一定夾角（一般在5 - 45度之間）的情況下實現轉矩和運動的傳遞。
• 球叉式：具備萬向聯軸器角向補償量較大的共同特點，可在兩軸線夾角符合要求（一般在5 - 45度之間）時，實現兩軸的連接并傳遞轉矩等功能。
• 凸塊式：也是萬向節聯軸器的一種結構方式，可用于兩軸有軸線夾角的連接情況，使兩軸能夠連續回轉傳遞轉矩和運動，角向補償能力較大是其特點之一。
• 球銷式：同樣適用于兩軸不在同一軸線且存在一定夾角（5 - 45度）的情況，起到連接兩軸并傳遞運動和轉矩的作用，具有較大角向補償能力等萬向聯軸器的共性特點。
• 球鉸式：在兩軸存在軸線夾角時，能夠可靠地傳遞轉矩和運動，其角向補償能力在萬向聯軸器的特性范圍之內，可滿足多種機械傳動需求。
• 球鉸柱塞式：這種結構方式的萬向節聯軸器可以在兩軸夾角處于5 - 45度之間時，有效地連接兩軸并實現轉矩和運動的傳遞，結構上具有較大角向補償能力的特點。
• 三銷式：作為萬向節聯軸器的結構形式之一，適用于兩軸有軸線夾角的情況，能滿足兩軸連續回轉并傳遞轉矩和運動的要求，且角向補償量較大。
• 三叉桿式：當兩軸不在同一軸線，存在一定夾角（5 - 45度）時，三叉桿式萬向節聯軸器可發揮其連接兩軸、傳遞轉矩和運動的功能，具有萬向聯軸器角向補償能力較大的特性。
• 三球銷式：在機械傳動中，對于兩軸存在軸線夾角（一般在5 - 45度之間）的情況，三球銷式萬向節聯軸器可實現兩軸的連接并可靠地傳遞轉矩和運動，其角向補償能力較大，能夠適應一定范圍內的軸線偏差。
• 鉸桿式：也是萬向節聯軸器的結構方式，用于兩軸存在夾角時的連接，能保證在角向補償量較大（兩軸線夾角一般在5 - 45度之間）的情況下，實現兩軸的連續回轉并傳遞轉矩和運動。
