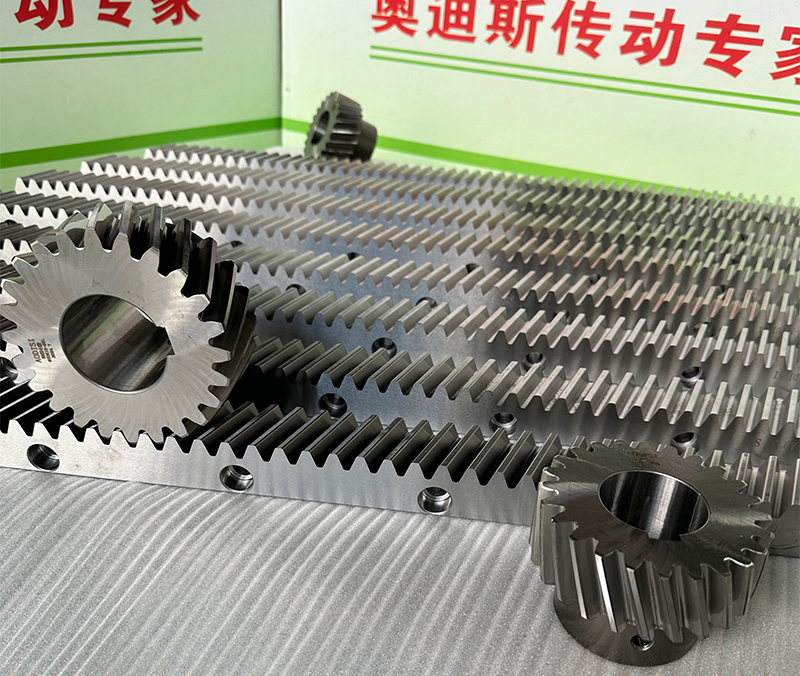

齒輪齒條選擇注意事項

齒輪齒條選擇注意事項

     齒輪齒條傳動廣泛地應用于工廠自動化中，像是比如自動上下料的桁架機器人，堆垛機械手，物料搬運裝置等，其具有承載力大，精度較高等優點；

1、齒條選擇注意事項：

a、齒條、齒輪嚙合間隙通常為0.25*模數。

b、齒輪齒條安裝后安裝距是否合適。

c、查看齒條全齒深、跳動、公法線特別是齒向是否合格。

d、齒輪的跳動、全齒深、公法線、齒向是否合格一齒擺差、周節誤差是否超差。

2、齒輪選擇：

a、根據載荷確定模數m。

b、確定從動件齒輪的分度圓直徑D。

c、確定了齒輪的分度圓直徑D后，分度圓直徑的周長就能夠通過計算得出，假設直徑周長為L(cháng)。

d、L就是齒條的有效長度，考慮齒條的運行和安裝，一般情況下，實際的長度應該大于L。

e、齒輪的齒數需要根據載荷的扭矩、結構來綜合考慮。
