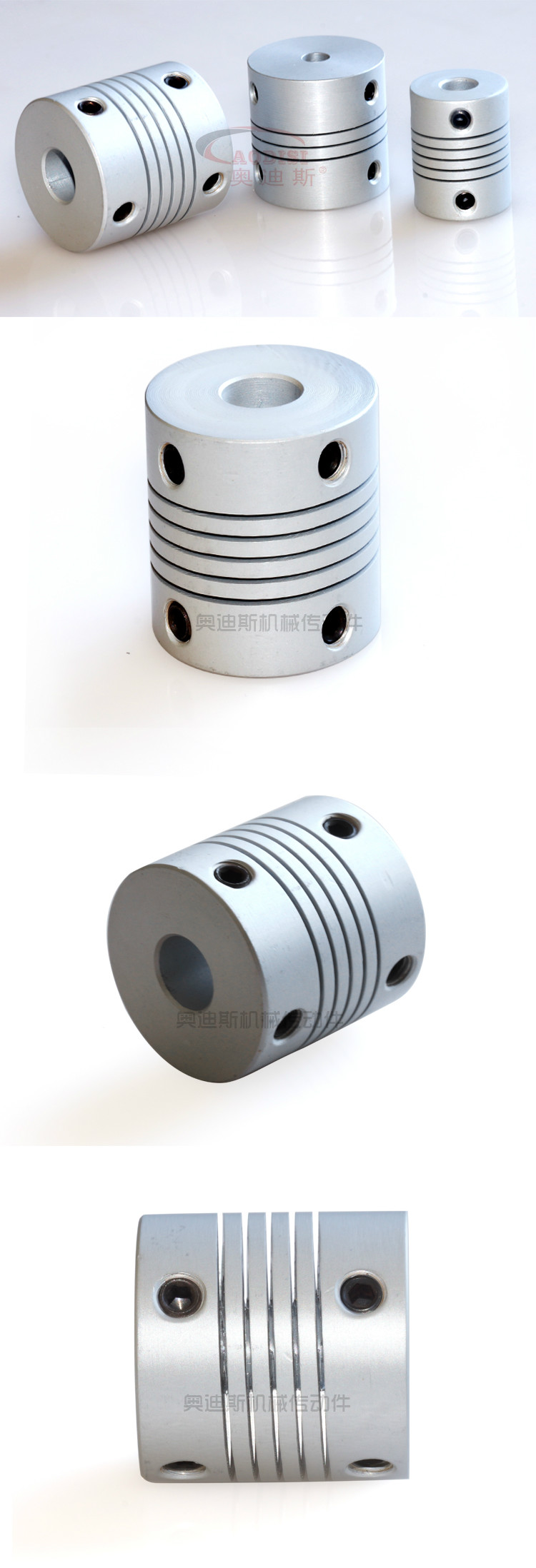

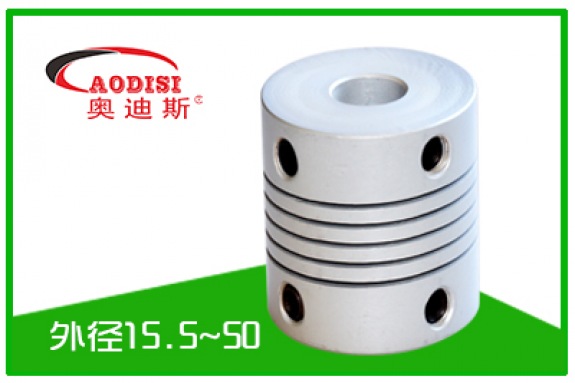

| 產品名稱 | AODISI RL螺紋定位彈性聯軸器 |
| 加工精度 | |
| 是否定制 | |
| 粗糙度 | |
| 材料成分 | |
| 我要定制 | 按客戶需求接受定制;歡迎來廠參觀！ |
|
立即咨詢
0757-83781208 |
|
PRODUCT CATEGORIES
手 機：13925950859
電 話：0757-83781208
傳 真：0757-83782018
地 址：佛山市禪城區嶺南大道北131號碧桂園城市花園南區三座29樓
|
型號 |
D |
L |
d1 d2軸徑 |
L1 |
M |
擰緊力矩(N.m) |
|---|---|---|---|---|---|---|
|
RL-15.5 |
15.5 |
23 |
3 4 5 |
3 |
M3 |
0.7 |
|
RL-17.5 |
17.5 |
23 |
4 5 6 |
3 |
M4 |
0.7 |
|
RL-19.5 |
19.5 |
24.5 |
5 6 6.35 8 |
3 |
M4 |
0.7 |
|
RL-25.4 |
25.4 |
25.4 |
6 6.35 8 10 |
3.8 |
M4 |
1.7 |
|
RL-28.6 |
28.6 |
28.6 |
6 6.35 8 10 12 12.7 |
4 |
M4 |
1.7 |
|
RL-38.1 |
38.1 |
38.1 |
8 10 12 12.7 14 15 |
5 |
M5 |
2 |
| RL-42 |
42 |
50 |
10 12 14 15 16 18 |
7.8 |
M6 |
4.5 |
|
RL-50 |
50 |
50 |
14 15 16 18 19 20 |
7.8 |
M6 |
7 |
|
型號 |
額定扭矩（N.m） |
最大扭矩(N.m) |
最大轉速(min-1) |
慣性力矩（kg.m2) |
靜態扭矩剛性（N.m/rad) |
徑向偏差 |
角向偏差（°)
|
軸向偏差
|
|---|---|---|---|---|---|---|---|---|
|
RL-15.5 |
0.3 |
0.6 |
24000 |
3.3x10-7 |
46 |
0.10 |
2 |
±0.4 |
|
RL-17.5 |
0.4 |
0.8 |
22000 |
5.2x10-7 |
100 |
0.10 |
2 |
±0.5 |
|
RL-19.5 |
0.5 |
1 |
19000 |
9.0x10-7 |
115 |
0.10 |
2 |
±0.5 |
|
RL-25.4 |
1 |
2 |
15000 |
2.6x10-6 |
165 |
0.15 |
2 |
±0.5 |
|
RL-28.6 |
1.8 |
3.6 |
14000 |
7.8x10-6 |
260 |
0.15 |
2 |
±0.5 |
|
RL-38.1 |
4.5 |
9 |
13000 |
2.1x10-5 |
330 |
0.15 |
2 |
±0.5 |
| RL-42 | 5.2 |
10.4 |
11000 |
3.8x10-5 |
480 |
0.20 |
2 |
±0.5 |
|
RL-50 |
10 |
20 |
7700 |
1.0x10-4 |
560 |
0.20 |
2 |
±0.5 |
