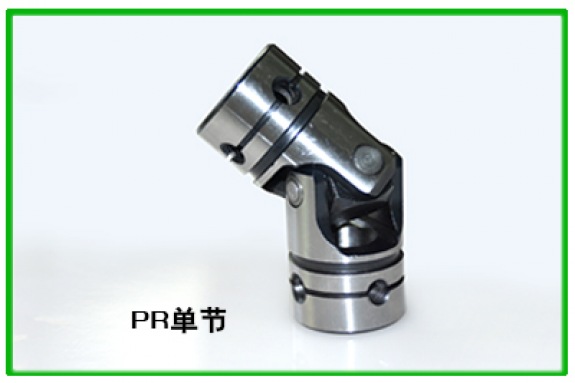

| 產品名稱 | AODISI PR單節 |
| 加工精度 | |
| 是否定制 | |
| 粗糙度 | |
| 材料成分 | |
| 我要定制 | 按客戶需求接受定制;歡迎來廠參觀！ |
|
立即咨詢
0757-83781208 |
|
PRODUCT CATEGORIES
手 機：13925950859
電 話：0757-83781208
傳 真：0757-83782018
地 址：佛山市禪城區嶺南大道北131號碧桂園城市花園南區三座29樓

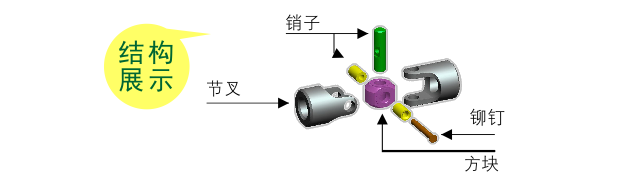

PR結構：PR結構由銷子，方塊，節叉，鉚釘組裝成。示意圖如下：
PR結構的銷子是GCR15俗稱軸承鋼，方塊是由20CR，這兩個部分的產品熱處理方案一樣，滲碳熱處理，硬度達到58-62HRC，節叉是20crmo材料，采用的熱處理方式也是滲碳，硬度一般在54-58HRC，銷子中有槽，鉚接以后，為十字軸式結構，原理式銷子在方塊中運轉，一般磨損出現在銷子和節叉口磨損，當銷子和節叉口磨損完的時候，間隙放大，產品失效。
PR結構一般使用在轉數相對高，運轉頻繁的工況下，產品特點耐磨損，節叉硬度高，內孔，側孔，開檔處全部采用桁磨和開檔磨，精度高。一般PR結構最高轉數在1000-1500之間，如長期在這個范圍下，我們建議客戶配上橡皮套，中間注滿黃油，我司的橡皮套用三元乙丙材料，跟世面上所銷售的防塵套不同，我們橡皮套可以實現耐高溫，防腐蝕，耐油，防老化，產品配上皮套中見注滿油以后，可以實現潤滑和降低產品長期運轉中產生的熱量，從來延長產品的使用壽命，實際經驗得出，裝上橡皮套，中間注油的情況下，產品正常運轉可以實現增加1/2的產品使用壽命。
一般PR結構用在可調式多軸器上，實現可調節，耐磨損，壽命長.

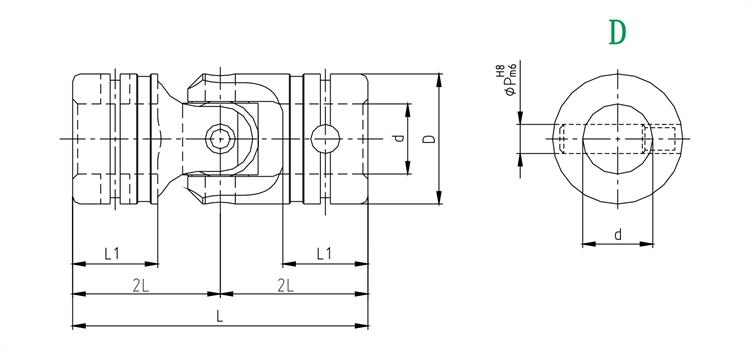

PB結構訂貨示例: PR-HS20-10D-42-G4
|
型號 |
d |
D |
L |
L1 |
2L
|
P |
|---|---|---|---|---|---|---|
|
PR-HS13 |
6 |
13 |
31 |
9 |
15.5 |
3.5 |
|
PR-HS16 |
8 |
16 |
36 |
10 |
18 |
4 |
|
PR-HS20 |
10 |
20 |
42 |
11.5 |
21 |
4 |
|
PR-HS23 |
12 |
23 |
52 |
14.5 |
26 |
5 |
|
PR-HS26 |
14 |
26 |
62 |
17 |
29.5 |
5 |
|
PR-HS30 |
16 |
30 |
74 |
22 |
37 |
6.5 |
|
PR-HS32 |
18 |
32 |
81 |
23.5 |
40.5 |
7 |
|
PR-HS36 |
20 |
36 |
87 |
25 |
43.5 |
8 |
|
PR-HS40 |
22 |
40 |
94 |
27 |
47 |
9 |
|
PR-HS44 |
25 |
44 |
105 |
30 |
52.5 |
10 |
|
PR-HS50 |
30 |
50 |
122 |
35 |
61 |
11.5 |
高精度數控，進口機器，保證生產工藝中的尺寸控制，量大從優。
