DC系列卷筒用鼓形齒式聯軸器:

卷筒用鼓型齒式聯軸器是一種用于起重機械中起升機構的減速器與卷筒的聯接及其他類似機構聯接的新型撓性聯軸器。此聯軸器作為傳遞轉矩及徑向載荷之用，但不能用作承受軸向載荷的傳動。其工作溫度為-25~+80℃，傳遞公稱轉矩4~800KN.m;許用徑向力為14.5~450KN.

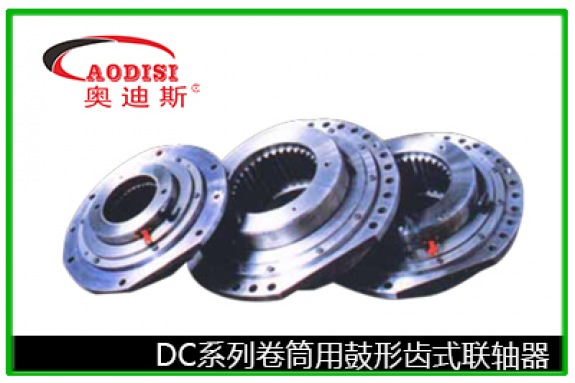

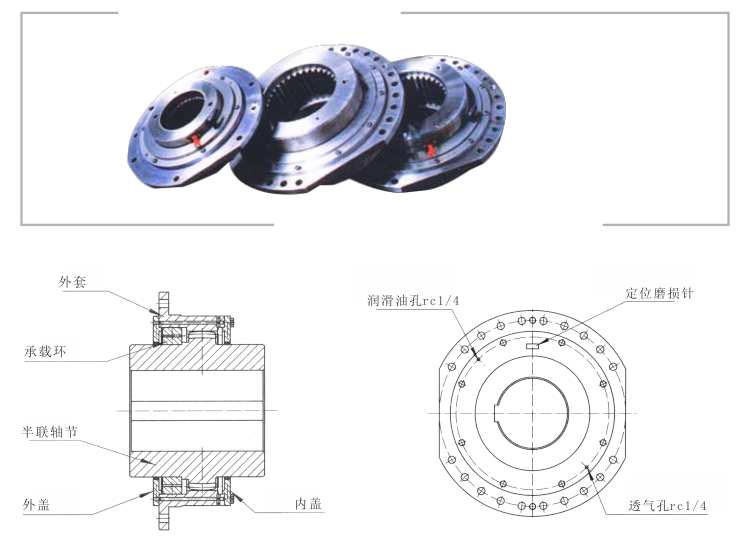

卷筒用鼓型齒式聯軸器由帶鼓型齒的半聯軸節、帶聯接法蘭和內齒圈的外套、帶外球面的承載環、內蓋、外蓋及密封圈等組成，并設有定位磨損指針、潤滑油孔和通氣孔等。使用時，半聯軸節套裝于減速機輸出軸上，外套與鋼絲卷筒用高強度螺栓聯接，徑向載荷通過承載環的外球面和外套的內承載面形成的接觸副構成自動調位的球面軸承來承受.

與其他卷筒用聯軸器比較，卷筒用鼓形齒式聯軸器有如下特點:

工作穩定可靠，能承受很大徑向載荷和傳遞較大的轉矩，過載能力大
結構緊湊牢固，系列化設計，可簡化整機結構，減輕設備重量
調位性能好，安裝、調整方便，維修簡單
可配用普通軸伸減速機，減低設備成本

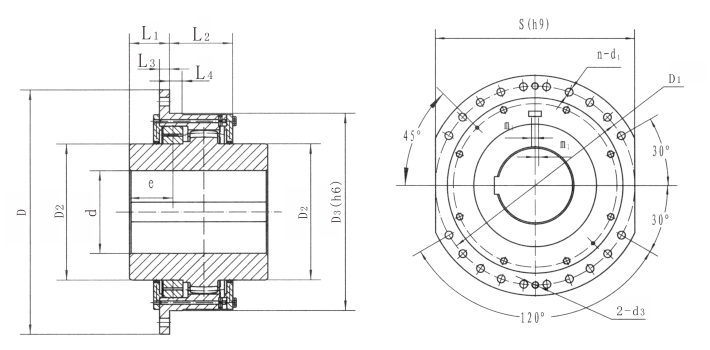

結構示意圖：

主要選型尺寸和參數

型號	許用轉速	額定轉矩	徑向載矩	軸孔		外形尺寸
	許用轉速	額定轉矩	徑向載矩	直徑	長度	外形尺寸
	n	T	F	d(H7)	L	D	D3(h6)	D2(h9)	L1	L2	L3	L4	L5	L6
	r/min	N.m	N	mm		mm
DC01A DC01B	200	16000	18000	110	185	400	280	180	80	85	15 20	25	26	11
DC02A DC02B	200	22400	25000	125	200	420	310	212	80	95	15 20	25	26	11
DC03A DC03B	200	31500	35500	150	225	450	340	230	80	105	20	25	26	11
DC04A DC04B	200	45000	50000	160	235	500	380	243	95	115	20 25	30	34	15
DC05A DC05B	200	63000	71000	200	250	550	420	280	95	130	20 25	30	34	15
DC06A DC06B	200	90000	90000	220	265	580	450	315	95	145	20 25	30	34	15
DC07A DC07B	200	125000	112000	240	290	620	500	345	101	160	25 30	35	34	19
DC08A DC08B	200	160000	140000	260	300	650	530	375	101	170	25 30	35	35	19
DC09A DC09B	200	224000	180000	280	310	680	560	400	101	180	25 30	35	35	19
DC010A DC010B	200	315000	224000	300	345	720	600	437	111	185	35	43	35	21
DC011A DC011B	200	450000	280000	340	380	780	670	487	111	200	35	43	35	21
DC012A DC012B	200	560000	355000	380	420	850	730	545	111	215	35	43	35	21

型號	卷筒聯接尺寸							磨損刻度	軸向間隙	載荷位置	轉動慣量	質量
	S(h9)	D1	n-d1	螺栓	a	2-d3	r	M1		e	I	m
	mm							mm			kg.m2	kg
DC01A DC01B	360	360	10- 18	M16	30	M16	2.5	0.8	±2.5	88	1.0	80
DC02A DC02B	380	380	10- 18	M16	30	M16	2.5	0.8	±2.5	88	1.5	100
DC03A DC03B	400	400	10- 22	M20	30	M20	2.5	1.1	±2.5	88	2.5	120
DC04A DC04B	460	460	10- 22	M20	30	M20	2.5	1.4	±2.5	106	3.0	150
DC05A DC05B	500	500	10- 22	M20	30	M20	2.5	1.4	±2.5	106	4.5	190
DC06A DC06B	530	530	14- 22	M20	20	M20	2.5	1.8	±2.5	106	7.25	245
DC07A DC07B	560	560	14- 22	M20	20	M20	2.5	1.8	±2.5	115	10.3	330
DC08A DC08B	580	600	14- 22	M20	20	M20	2.5	1.8	±2.5	115	15.5	385
DC09A DC09B	600	630	26-22	M20	10	M20	4	1.8	±2.5	115	21.4	485
DC010A DC010B	640	660	26-26	M24	10	M24	4	2.2	±2.5	121	30.6	550
DC011A DC011B	700	730	26-26	M24	10	M24	4	2.2	±2.5	121	40.2	650
DC012A DC012B	760	800	26-26	M24	10	M24	4	2.2	±2.5	121	65.1	690
