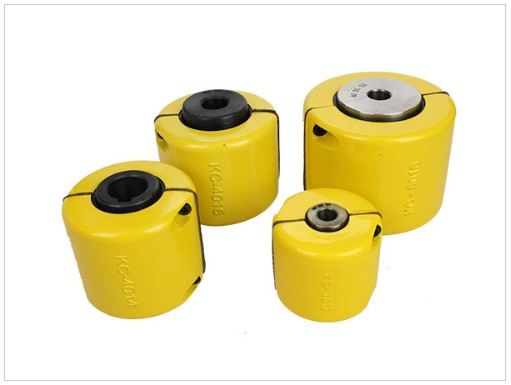

KC鏈條聯軸器產品說明

GL7型滾子鏈聯軸器
主動端：J1型軸孔，B型鍵槽，d1=45mm,L=84mm
從動端：Y型軸孔，B型鍵槽，d2=50mm,L=84mm
標記方法  GL7 J1B 45 X 84 / YB50 X 84  GB/T6069-2002

KC鏈條聯軸器結構特點：
雙排滾子鏈采用GB1243.1-83《傳動用短節矩精密滾子鏈》規定的鏈條
軸孔鍵槽形式及尺寸符合GB/T3852-1997規
使用罩殼的結構及尺寸，根據需要選定
標記符合GB/T3852-1997
結構簡單，拆裝方便，反轉時有空行程，不宜用于沖擊載荷很大的逆向傳動
標記示例：有罩殼時，型號后加“F”
GL3型滾子鏈聯軸器，有罩殼
主動端：J1型軸孔，A型鍵槽，d1=25mm,L=44mm
從動端：J1型軸孔，B型鍵槽，d2=25mm,L=44mm
標記方法  GL3F J1 25 X 44 GB/T6069-2002

產品說明

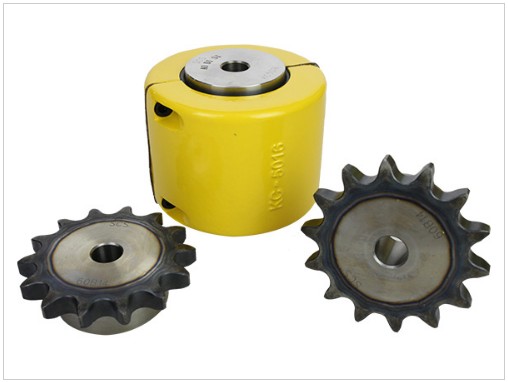

滾子鏈聯軸器由一對帶有軸套的鏈輪,在兩鏈輪齒之間通過兩列連為一體的滾子鏈聯接,主要用于大直徑轉軸之間傳遞傳遞大的扭矩。
kc系列鏈條聯軸器是利用公用的鏈條，將兩個帶有相同齒數的鏈輪齒的半聯軸器固定在一起，不同結構型式的鏈條聯軸器主要區別是采用不同的鏈條，常見的有雙排滾子鏈聯軸器、單排滾子鏈聯軸器、齒形鏈聯軸器、尼龍鏈聯軸器等。雙排滾子鏈聯軸器 性能優于其他結構型式的聯軸器，為國內外廣泛采用，我國亦已制訂為國家標準。
鏈輪聯軸器具有結構簡單（四個件組成）、重量輕，尺寸小，裝拆方便、拆卸時不用移動被聯接的兩軸、能少量補償兩軸的位移，對安裝精度要求不高、工作可靠、壽命較長、成本較低等優點。

產品應用
kc滾系鏈聯軸器可用于紡織、農機、起重運輸、工程、礦山、輕工、化工等機械的軸系傳動，適用于高溫、潮濕和多塵啟動頻繁，經常正反轉，以及較劇烈沖擊載荷和扭振的場合，不適用高速和傳遞軸向力的場合，鏈條聯軸器應在良好的潤滑并有防護罩的條件下工作。
