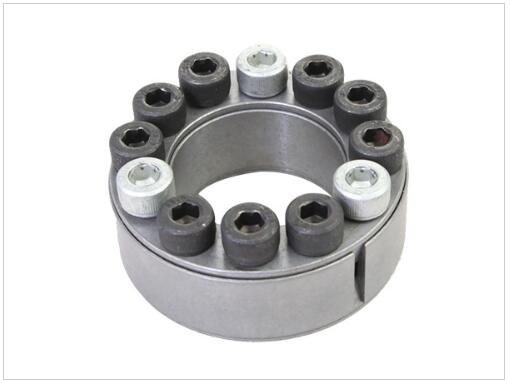

Z1-Z20型脹緊連結套-脹緊原理與受力分析

脹緊原理與受力分析

脹緊聯結是一種新型聯結方式，它靠擰緊高強度螺栓使脹套與軸間或套間包容面間產生正壓力，相伴產生摩擦力，實現負荷傳遞的一種無鍵聯結裝置。它與一般過盈的無鍵聯結、有鍵聯結的傳統機械聯結方式相比較有許多獨特的優點和特性：

1、制造和安裝簡單。安裝脹套的軸和孔不像過盈配合那樣要求高精度的制造公差，安裝脹套也無需加熱，冷卻或使用加壓設備，只須將螺釘按規定扭矩值擰緊即可。

2、有良好地互換性，且拆卸方便。 拆卸時，先松開壓緊螺釘，再用頂出螺釘頂出卸載，即可解除聯結狀態，將脹套與聯結零件分離。

3、脹套聯結可以承受重負載。其結構可作成各種樣式，為適應安裝負載要求，一個脹套不夠，還可多個串聯組合使用。

4、脹套聯結是一種精密無間隙、無鍵的聯結?？煽康南随I傳動所造成的應力集中滾鍵等弊病。具有定位方便快捷、使用壽命長、不易腐蝕等優點。在工作中無相對滑動，不會(huì )磨損。特別適宜在各種高精度傳動和伺服機構中使用。

5、脹緊聯結套在軸向安裝時，不需軸向任何固定就可以方便地調整其軸向所需位置尺寸及零件地相對位置。

6、隨著應用范圍的擴大，機械中各種復雜聯結形式都可以用特殊脹緊聯結套替代。簡化傳動結構或成為機械零部件中一個組成部分，如無間隙的膜片聯軸器。

7、脹套選用可使主機配套商品化率高，便于主機技術進步與發展和產品更新。

8、脹緊聯結套可以在-30℃～200℃溫度范圍之間工作，并可以根據工作環境和介質的不同， 選擇多種不同材料制作。
